Cineálacha agus Saintréithe Sealbhóirí Uirlisí Meaisín CNC？

Tabhairt isteach

I réimse an mheaisínithe beachtais deUirlisí Meaisín CNC, is príomh -chomhpháirteanna iad sealbhóirí uirlisí a nascann uirlisí agus uirlisí meaisín. Mar chuideachta a dhíríonn ar mheaisíniú CNC, is eol dúinn go bhfuil tionchar mór ag cineálacha éagsúla sealbhóirí uirlisí ar éifeachtúlacht, cruinneas agus cáilíocht meaisínithe. Lig dom tú a chur in aithne do na cineálacha coitianta deSealbhóirí Uirlisí Meaisín CNCagus a saintréithe uathúla go mion.

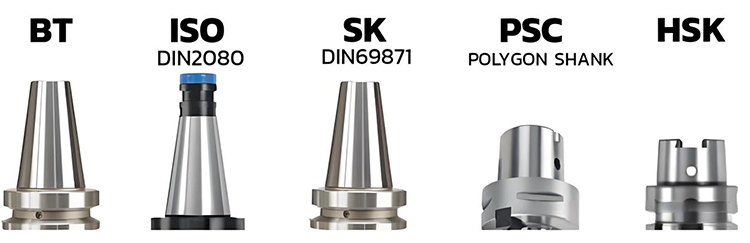

Is iondúil go roinntear sealbhóirí uirlisí ina dhá chatagóir de réir barrchaolaithe poll uirlisí an ionaid meaisínithe:

1. Sealbhóir Uilíoch Uilíoch le Fearsaid Taper 7:24

Baineann an sealbhóir uirlisí 7:24 úsáid as dromchla barrchaolaithe ar leith le haghaidh suímh, agus tá an láimhseáil barrchaolaithe níos faide. Déanann an dromchla barrchaolaithe dhá fheidhm ag an am céanna: an sealbhóir uirlisí a shuíomh i gcomparáid leis an ionad fearsaide agus an chasmhóimint a tharchur trí fhórsa géaraithe.

Sealbhóir Uilíoch Uilíoch le taper de 7: 24. De ghnáth bíonn cúig chaighdeán agus sonraíocht ann:

(1) Caighdeán Idirnáisiúnta IS0 7388-1 (giorraithe mar IV nó TF)

Gnéithe:

Is féidir solúbthacht ard, a shuiteáil ar DIN 69871 agus ar uirlisí Meaisín Tapaire Ansi/ASME.

(2) Caighdeán na Gearmáine DIN 69871, Caighdeán na Síne GB10944

(Giorraithe mar JT, SK, DIN, DAT nó DV)

Gnéithe:

Tá na toisí suiteála mar an gcéanna le toisí na n-uirlisí ISO 7388-1, ach tá an luach D4 níos mó, rud a d'fhéadfadh cur isteach suiteála a chur faoi deara.

(3) Caighdeán Meiriceánach ANSI B5.50

Gnéithe:

Níl aon chontúirt ann agus ní féidir é a shuiteáil ar uirlisí meaisín DIN 69871 agus ISO 7388-1, ach is féidir an dá cheann deireanach a shuiteáil air.

(4) Caighdeán na Seapáine JIS B6339, (MAS BT, dá ngairtear BT)

Gnéithe:

Tá Taper Sealbhóir BT níos giorra ná na trí shealbhóir uirlisí roimhe seo, agus tá na toisí suiteála difriúil, mar sin ní féidir iad a athsholáthar. Fágann an struchtúr siméadrach go bhfuil sé níos cobhsaí ag luas ard ná na trí shealbhóir uirlisí eile.

(5) Caighdeán na Gearmáine DIN 2080 (giorraithe mar NT nó ST)

Modh teannais: Tá sealbhóir uirlisí de chineál NT níos géire le slat tarraingthe ar uirlis mheaisín traidisiúnta, ar a dtugtar ST sa tSín freisin

2. Sealbhóir Uirlisí le Fearsaid Taper 1:10

(1) sealbhóir uirlisí HSK

Is féidir le sealbhóirí uirlisí folúis HSK feabhas a chur ar dhéine agus ar chobhsaíocht an chórais agus ar chruinneas an táirge le linn meaisínithe ardluais, agus an t-am athsholáthair uirlisí a ghiorrú, ag imirt ról tábhachtach i meaisínithe ardluais.

Tá sealbhóirí uirlisí HSK ar fáil i sonraíochtaí éagsúla amhail A, B, C, D, E, agus F. ina measc, úsáidtear A, E, agus F go coitianta in ionaid meaisínithe (athrú uathoibríoch uirlisí).

Gnéithe: Tá taper de 1:10 aige agus glacann sé le dearadh teagmhála dhá thaobh (i.e., tá an taper agus an aghaidh deiridh i dteagmháil ag an am céanna), ag soláthar déine agus cruinneas níos airde, go háirithe oiriúnach do thimpeallachtaí gearrtha ardluais.

(2) PSC Taper Shank (ISO26623)

Úsáidtear dearadh barrchaolaithe (taper 1:10 de ghnáth), ach ní nascann sé ach leis an fhearsaid tríd an teagmháil dromchla barrchaolaithe. D'fhéadfadh roinnt samhlacha teagmháil deiridh a chur le chéile chun déine a fheabhsú.

Is é an sprioc dearaidh ná an t-athrú ar imréiteach dromchla barrchaolaithe a laghdú de bharr fórsa lártheifeacha le linn uainíochta ardluais, ach tá a mhodh suite níos simplí ná HSK agus braitheann sé go príomha ar fhórsa cuimilte an dromchla barrchaolaithe.

Deireadh

Mar mhonaróir deSealbhóirí Uirlisí Meaisín CNC, táimid tiomanta i gcónaí do tháirgí uirlisí ardchaighdeáin, ardfheidhmíochta a chur ar fáil d'úsáideoirí. Dá bhrí sin, leanaimid orainn ag déanamh barrfheabhsú ar dhearadh táirgí agus ar chatagóirí táirgí a shaibhriú chun a chinntiú gur féidir le gach láimhseáil uirlisí feidhmiú ar a chuid is fearr i meaisínithe CNC, ag cuidiú le húsáideoirí spriocanna meaisínithe éifeachtacha agus cruinne a bhaint amach.
